随着人们生活水平的提高和居住环境的改善，家庭观赏鱼养殖日益普及。传统鱼缸管理依赖人工操作，存在换水不及时、喂食不规律、水温光照难以恒定等问题，不仅增加了饲养者的负担，也影响了鱼类的生存环境与健康。因此，设计一款能够自动监控并调节鱼缸环境参数的智能控制系统具有重要的现实意义。本文提出并实现了一种基于单片机的智能鱼缸控制系统，旨在为观赏鱼提供一个稳定、适宜的生存环境，同时实现饲养管理的自动化与智能化。

一、系统总体设计
本系统以高性能、低功耗的STC89C52单片机作为核心控制器，负责协调处理各模块数据并执行控制逻辑。系统硬件部分主要由传感器模块、执行器模块、人机交互模块和电源模块构成。传感器模块包括温度传感器DS18B20、水位传感器和光敏电阻，分别用于实时监测鱼缸水温、水位和 ambient 光照强度。执行器模块包括继电器控制的水泵（用于换水与增氧）、加热棒、LED补光灯及喂食电机，用于根据控制指令执行具体的环境调节动作。人机交互模块采用LCD1602液晶显示屏实时显示环境参数，并配合独立按键设置各项阈值。系统软件程序采用C语言在Keil uVision开发环境下编写，实现了数据采集、阈值判断、自动控制、手动干预及报警提示等功能。

二、系统硬件设计

主控单元：STC89C52单片机作为控制中枢，其丰富的I/O口和强大的处理能力满足了多路信号采集与控制的需求。
数据采集单元：

温度采集：采用单总线数字温度传感器DS18B20，直接输出数字信号，精度高，抗干扰能力强。

水位检测：采用常开型浮球水位开关，当水位低于设定下限时开关闭合，向单片机输入低电平信号触发补水。

光照检测：通过光敏电阻与ADC0832模数转换芯片，将环境光照强度转换为数字量供单片机读取。

执行控制单元：

通过ULN2003驱动芯片控制继电器，进而驱动大功率的加热棒、水泵和LED灯，实现电气隔离，保证系统安全。

喂食装置采用小型直流减速电机，通过定时器控制其转动特定角度，定量投喂饲料。

人机交互单元：LCD1602显示屏分两行显示当前水温、水位状态、光照强度和系统模式。四个独立按键分别用于模式切换（自动/手动）、参数设置、加/减调节。
报警单元：当水温超过安全范围或水位过低时，系统通过蜂鸣器鸣响和LED闪烁进行声光报警。

三、系统软件设计

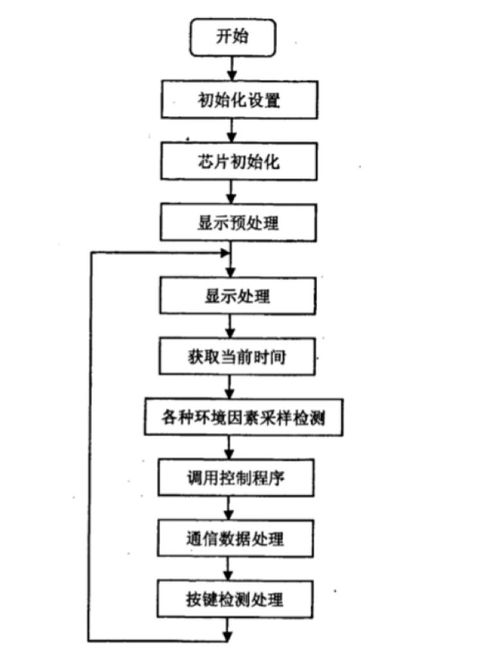

系统软件采用模块化设计思想，主程序流程图清晰。上电初始化后，系统进入主循环，依次执行以下任务：

数据采集与处理：定时读取各传感器数据，并进行滤波处理以提高稳定性。
状态显示：将处理后的数据及系统状态信息刷新至LCD屏幕。
按键扫描：判断是否有设置操作，若有则进入相应设置子程序。
自动控制逻辑判断（在自动模式下）：

水温控制：将采集温度与预设的上下限（如20℃-28℃）比较，低于下限启动加热棒，高于上限则停止加热并可能启动冷却风扇（若设计）。

水位控制：当检测到低水位信号时，启动水泵注入预先困好的新水，到达高水位后停止。

光照控制：在设定时间段内（如白天），若环境光低于阈值，则自动开启LED补光灯模拟自然光照。

定时喂食：利用单片机内部定时器实现每天定时（如早晚各一次）启动喂食电机，完成投喂。

报警判断：实时判断各参数是否越限，触发报警子程序。

四、系统测试与结果分析
对制作完成的实物系统进行了多项功能测试。测试表明：

- 温度控制系统能够将水温稳定在设定值±0.5℃范围内。
- 水位检测与自动补水功能响应迅速，能有效防止鱼缸干涸或溢水。
- 光照控制能根据环境明暗自动启闭补光灯。
- 定时喂食功能准确可靠。
- 人机交互界面友好，参数设置简便。
系统整体运行稳定，达到了设计预期目标，实现了鱼缸管理的自动化，有效降低了饲养者的日常维护工作量，提升了观赏鱼的生存质量。

五、毕业设计资料组成
本毕业设计成果完整，包含：

毕业设计论文（LW文档）：详细阐述了系统研究的背景意义、总体方案、硬件电路设计、软件流程设计、系统测试及经济性分析等内容。
系统源代码：用C语言编写的完整单片机程序，结构清晰，注释详尽。
原理图与PCB设计文件：使用Altium Designer或Proteus绘制的电路原理图及PCB布局图。
元器件清单：系统所需所有电子元器件的型号、参数及数量列表。
使用说明文档：介绍系统的安装、操作与维护方法。

结论：
本文设计的基于STC89C52单片机的智能鱼缸控制系统，集成了多传感器数据采集、智能判断与多路执行控制，成功实现了对鱼缸水温、水位、光照及喂食的自动化管理。系统具有成本低、可靠性高、操作简便的优点，具有良好的实用价值和市场推广前景。未来可进一步集成PH值、溶解氧浓度监测，并增加Wi-Fi模块，实现通过手机APP的远程监控与控制，使系统更加智能化、网络化。
